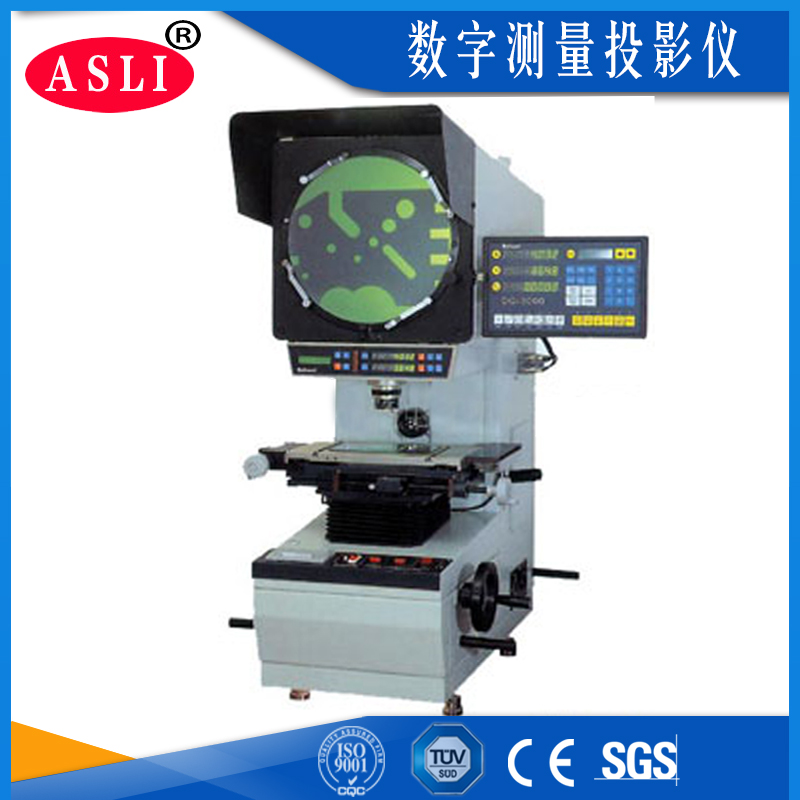

数字测量投影仪

数字测量投影仪

      数字测量投影仪特点:

      数字测量投影仪仪器光学系统质量优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/75um L为被测长度(单位:mm);仪器配有专用微型打印机和脚踏开关,数据输出和采样十分方便。

      数字测量投影仪规格参数/可按客户要求定制

      CPJ-3015

      CPJ-3010A

      CPJ-3015A

      工作台

      金属台面尺寸(mm)

      354 × 228

      404 × 228

      450 × 280

      玻璃台面尺寸(mm)

      210 × 60

      260× 160

      306 × 196

      X坐标行程(mm)

      150

      200

      250

      Y坐标行程(mm)

      100

      100

      150

      Z坐标行程(mm)

      90(调焦)

      90(调焦)

      90(调焦)

      仪器测量精度(μm)

      3+L/75

      3+L/50

      4+L/50

      XY坐标数显分辨率

      0001mm

      投影屏

      投影屏尺寸(mm

      Ø312,使用范围>Ø300(刻有米字线)

      投影屏旋转范围

      0360°

      旋转角度数显分辨率

      1' 0.01°

      物 镜

      放大倍数

      10X()20X() 50X () 100X ()

      物方线视场(mm

      Ø30          Ø15 Ø6                Ø3

      物方工作距(mm

      77.7         44.3          24.5          25.3

      数据处理系统

      DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离、角度测量。

      仪器照明

      透射与反射照明光源均为24V ,  150W卤素灯

      仪器电源

      110V/ 220V(AC)50/60HZ, 总功率400W

      冷却方式

      强制风冷 ( 3只轴流风扇 )

      外形尺寸

      XX(mm)

      770 × 550 × 1100

      仪器重量

      单位Kg

      120

      125

      130

      选配件

      微型打印机、光学寻边器、M2D软件等;详情请查阅投影仪附件说明。

      数字测量投影仪仪器用途:

      数字测量投影仪系列全数字式测量投影仪是光、机、电一体化的精密测量仪器。影像与工件完全同向,正立直观。它广泛用于机械、仪表、电子、轻工等行业;院校、研究所以及计量检定部门。本仪器能率地检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
