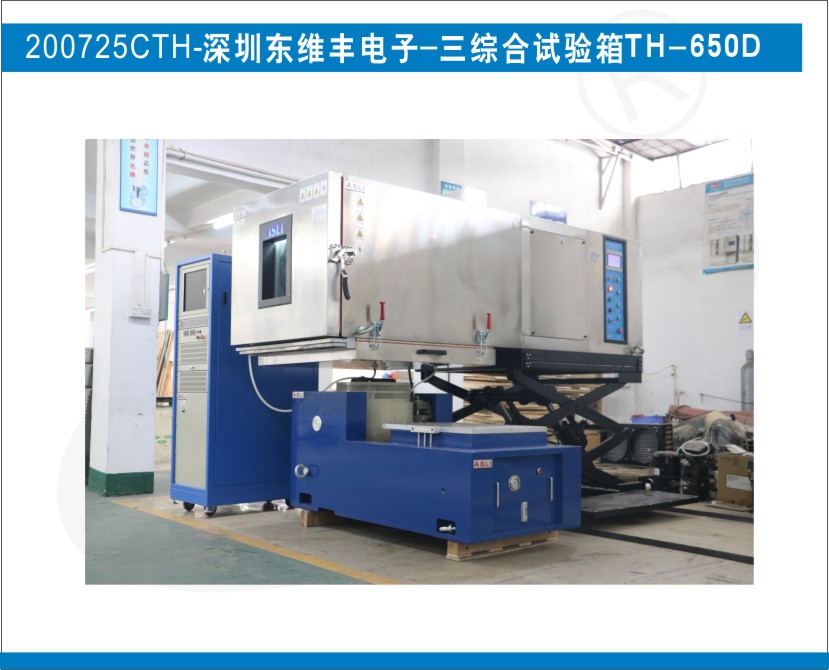

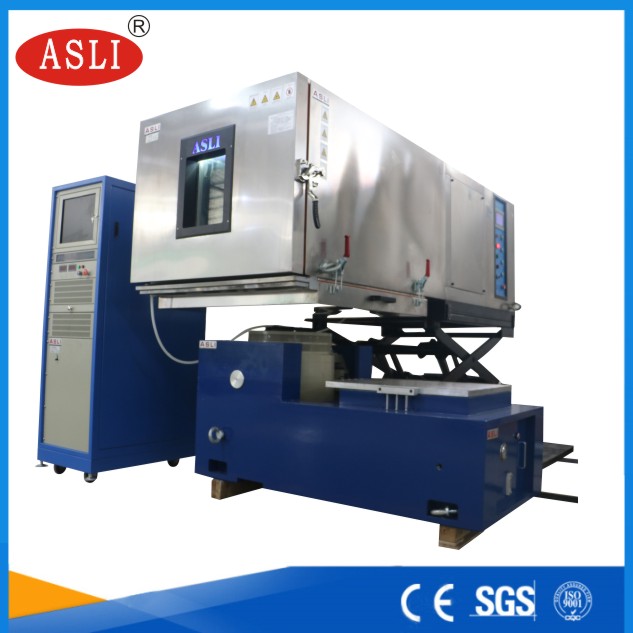

山南三综合温湿度振动试验箱
工作室下方装有可供振动台体移出移进的导轨(在不进行振动试验时移出振动台体);振动台面与工作室低部连接密封采用多层环氧树脂
与耐高温硅橡胶相间式接插连接(以便密封);主体部分:主体外壳采用优质A3钢板并且经过喷塑处理,内胆采用SUS高级不锈钢镜面板保温介质为超细玻璃棉;
山南三综合温湿度振动试验箱-使用材质
外箱材质:优质碳钢板静电喷塑处理/SUS304不锈钢雾面线条发纹处理
内箱材质:SUS304优质不锈钢板
保温材质:聚胺脂硬质发泡/超细玻璃纤维绵
门框隔热:双层耐高低温老化硅橡胶门密封条
山南三综合温湿度振动试验箱箱体结构
门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭;
采用无反作用门把手,操作更容易;
观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜(可清楚观察试验过程);
引线孔(机器左侧)可外接测试电源线或信号线使用(直径50mm);
送风循环系统祥明电机(低噪音),多翼式离心风轮,单循环;
山南三综合温湿度振动试验箱温湿度范围
温度范围:A:-20℃~150℃ B:-40℃~150℃ C:-60℃~150℃ D:-80℃~150℃
湿度范围 :20~98%R.H
波动/均匀度:≤±0.5℃/≤+2℃
湿度偏差:+2、-3%R.H
升温时间:-20℃~100℃约35min -40℃~100℃约45min -70℃~100℃约55min
降温时间:25℃~-40℃约50min 25℃~-60℃约65min 25℃~-70℃约80min
山南三综合温湿度振动试验箱控制系统
温湿度控制仪表采用日本进口OYO液晶显示器,操作简单,程式编辑容易,无须按键输入,屏幕直接触摸选项。
控制器操作界面设中英文可供选择,实时运转曲线图可由屏幕显示。
具有100组程式1000段999循环步骤的容量,每段时间设定最大值为99小时59分。
资料及试验条件输入后,控制器具有荧屏锁定功能,避免人为触摸而停机。
具有RS-232或RS-485通讯界面,可在电脑上设计程式,监视试验过程并执行自动开关机等功能。
山南三综合温湿度振动试验箱温湿度运行控制系统
控制器:日本OYO液晶触摸屏可编程温湿控制器
精度范围:设定精度:温度±0.1℃、湿度±1%R.H,指示精度:温度±0.1℃、湿度±1%R.H
温湿度传感器:铂金电阻 PT100Ω/MV
加热系统:镍铬合金电加热器
加湿系统:不锈钢护套加湿器(表面蒸发)
制冷系统:法国泰康全封闭压缩机组
循环系统:耐温低噪音空调型电机.多叶式离心风轮
山南三综合温湿度振动试验箱制冷系统
制冷机采用法国原装“泰康”全封闭压缩机。
冷冻系统采用单元或二元式低温回路系统设计。
采用多翼式送风机强力送风循环,避免任何死角,可使测试区域内温湿度分布均匀。
风路循环出风回风设计,风压风速均符合测试标准,并可使开门瞬间温湿度回稳时间快。
标准配置:多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔50mm1个固定式PU活动轮.
安全保护:漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流保护/控制器停电记忆
电源电压:AC380V±10% 50±0.5Hz 三相五线制
符合标准:GB/T2423.1-2001、GB/T2423.2-2001、GB/T2423.3-93、GB/2423.10-99、和JJG190-97
使用环境温度:5℃~+30℃ ≤85%R.H
山南三综合温湿度振动试验箱产品用途
山南三综合温湿度振动试验箱该系列产品适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在温度、湿度、振动、 环境下、检验其各性能项指标。
