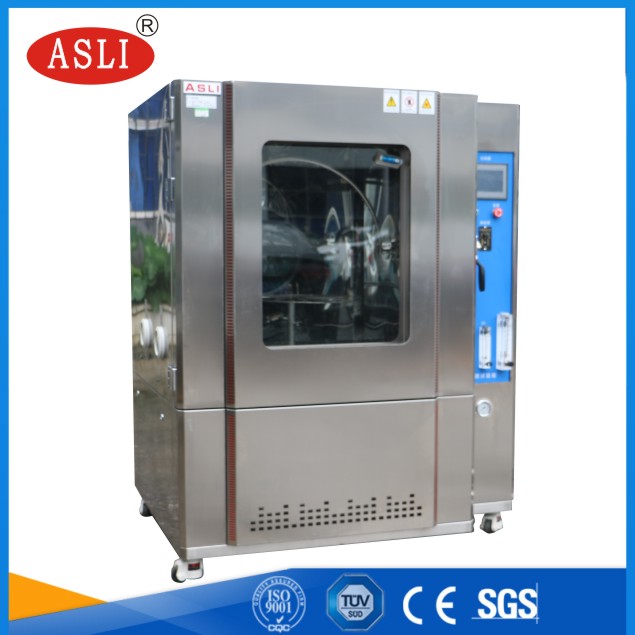

吉林摆杆淋雨试验箱

吉林摆杆淋雨试验箱

    •

      吉林摆杆淋雨试验箱-概要:

      吉林摆杆淋雨试验箱是外壳防护等级中的一种,为IPX34(等级分为外开式和箱体密闭式),防护防水等级适用于外部照明和信号装置及汽车灯具外壳防护,能够提供逼真的模
      拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境.以达到检测各种产品的防水性能。


      吉林摆杆淋雨试验箱性能指标/可按客户要求订制

      型 号 RT-1000
      试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验;储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存
      容积、重量和尺寸
      标称内容积 1000 L
      内箱有效尺寸 W1000×H1000×D1000mm
      外 箱 尺 寸 约W1600×H1950×D1450mm
      重 量 约350㎏
      工作噪音 ≤75db在机台正前方离机台1.5米并离地面1.5米处测量
      空气开关 63A
      使用电压 AC220V;50/60HZ;1相3线;6平方的铜芯线
      试 样 电 源
      (此项为选购)
      1、配置DC : 12V;24V;36V;20A直流电源
      2、预留可通电接口端子 ,客户自行配置
      3、在试验箱内安装防水插座 ,供电为AC220V;20A

      供电条件
      和 电 源
      AC220V单相 ; 电压允许波动范围5%;
      频率允许波动范围50/60HZ ;
      保护地线接地电阻小于4Ω
      要求用户在安装现场为设备配置相应容量的空气或无融丝开关,并且此开关须独立控制,设备使用箱内放置通电试料时,试料电源请使用外加电源,不得直接使用本机电源;
      性能技术指标:
      使用环境条件 环境温度为5℃~30℃ 、相对湿度≤85%(不结露) 、试验箱内无试样条件下测得的数值。

      水温度范围
      标准机台喷淋水温不控制 ; 采用环境温度 ,
      可根据需求选择水温控制型,水温可控制在RT+15℃~75℃(选购)
      喷淋量 1.2~2.5L/min
      喷淋方式 摆管喷淋模式
      摆管尺寸 摆管为180° ; 半圆型摆管
      摆管内管径为 : ∮16mm ,
      摆管半径为 :R400 mm
      摆动角度 以中心点向两边左右各摆动175°,共350°;此范围内角度可任意设置
      摆管控制方式 采用人机接口输入,PLC输出控制***马达及吸收伺服马达回馈信号控制摆管角度
      喷淋摆管周期 3~12秒可调
      试验转台转速 1~20r/min可调
      试验转台承重 ≤50kg
      试验转台尺寸 ∮350mm
      喷嘴布置 喷嘴分布在垂直面两侧的90°圆弧上 , 喷嘴间中心间距为50mm
      转台高度 可根据产品大小调节
      喷嘴直径 内径1.2mm
      试验样品固定
      ( 选 购 )
      可根据产品形状及尺寸订做试验样品夹具
      (客户需提供样品详细尺寸图纸或实物)
      试验满足条件
      IP3~IP4
      GB/T 2423.38-2006/IEC 60068-2.18:2000中第二部分摆管喷淋实验法
      GB4208-2008/IEC60529-2001外壳防护等级
      箱体结构 内箱材质:304#不锈钢 1.0mm厚
      外箱材质:冷轧钢板1.0mm厚烤漆处理或304#不锈钢1.0mm厚(可选)
      控制箱和测试箱为整体式
      试验箱底部安装试件支撑转台高度可调
      试验箱底部回收喷淋用水
      喷淋摆管位于试验箱中间位置



      吉林摆杆淋雨试验箱试验等级:
      吉林摆杆淋雨试验箱对于可便携式、户外用以及汽车电子均有防水测试要求,在国际上不论是IEC、MIL或ETSI以及SAE均有制订相对应的测试要求。
      IEC/EN60529防水分为9个等级(等级0~等级8),防水等级(e.g.IPX4-防水等级4):Level0:完全防水无保护
      Level1:垂直方向滴水应无有害影响
      Level2:外壳的各垂直面在15°范围内倾斜时,垂直滴水应无有害影响
      Level3:各垂直面60°范围内淋水,无有害影响
      Level4:向外壳各方向溅水无有害影响
      Level5:向外壳各个方向喷水无有害影响
      Level6:向外壳各个方向强烈喷水无有害影响
      Level7:浸入规定压力的水中经规定时间后外壳进水量不致达到有害程度
      Level8:按生产厂和用户双方同意的条件(应比Level7严酷)持续潜水后外壳进水量不致达有害程度
      Level9:高压测试

      吉林摆杆淋雨试验箱材质结构  www.asli163.cn
      1、外箱材质:均采用优质(t=1.2mm)A3钢板数控机床加工成型,外壳表面进行喷塑处理,更显光洁、美观;
      2、内箱材质:采用进口高级不锈钢(SUS304)
      3、保温材质:硬质聚氨酯泡沫+玻璃纤维
      4、门保温材质:玻璃纤维棉
      5、旋转工作台:台面为PVC硬质板(耐腐蚀)
      6、接触水的部份均为不锈钢或铜质材料
      吉林摆杆淋雨试验箱符合标准  www.lrcjsyx.com
      粉尘试验箱具有较宽的温湿度调节控制范围,可满足国家标准GB4208,GB/T2423.37-198《电工电子产品基本环境试验规程》。
      吉林摆杆淋雨试验箱(摆管式)概要:
      吉林摆杆淋雨试验箱(摆管式)外壳防护防水等级适用于外部照明和信号装置及汽车灯具外壳防护,能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水
      和喷淋试验等各种环境.以达到检测各种产品的防水性能,主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验。
      吉林摆杆淋雨试验箱性能指标  www.zjpct.com
      1.工作室尺寸:500L
      2.试验用尘浓度:干燥滑石粉2Kg/m
      3.砂尘粒径:1~10um(粒径≤5um占50%以上)
      4.筛网标称线径:50um
      5.筛网间标称距离:75um
      6.试验箱温度RT+10~50℃
      7.电压:220v/50Hz(配备试验电源接口)
      吉林摆杆淋雨试验箱箱体结构  www.lrcjsyx.cn
      箱体外壳材料:优质钢板喷塑处理。
      内胆材料:进口SUS不锈钢光板。
      可视玻璃门,便于观测试验箱体内被测试样状况。
      试验箱底部采用高品质可固定式PU活动轮。
      试验箱底部有更换粉尘装置
      粉尘试验箱-控制系统
      粉尘试验箱可编程控制器分别对chuichen风机、粉尘振动和总的试验时间进行单独或集体的时间
      控制。试验时间最大为99小时59分。箱内风速可调(通过变频器自动调节)
      吉林摆杆淋雨试验箱材质与特点:
      1、试验箱内壳为SUS304优质不锈钢板
      2、试验箱外壳为优质冷轧板静电喷塑
      3、chuichen电机为特制不锈钢壳体,密封性强,噪音低,风速高
      4、箱体内壳呈漏斗型,振动周期可调,灰尘自由飞扬落下聚于吹气孔旁
      5、箱门上设有观察窗,可在chuichen停止时观察箱内试样状态
