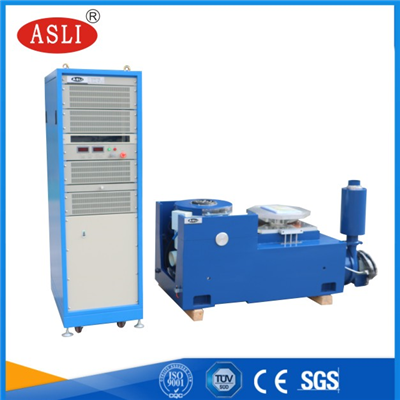

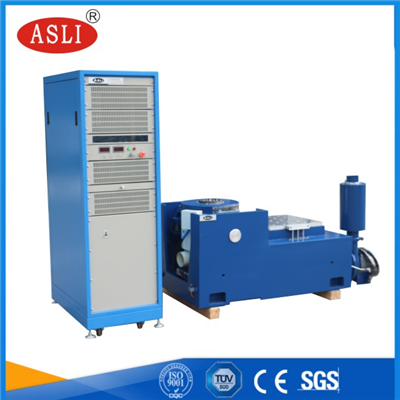

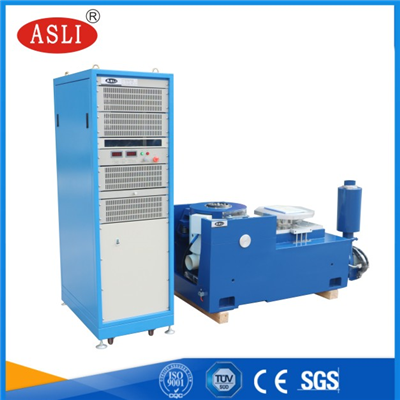

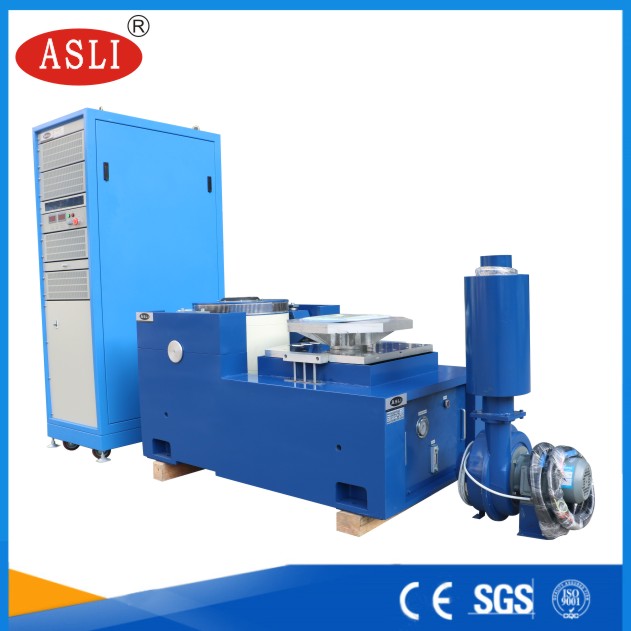

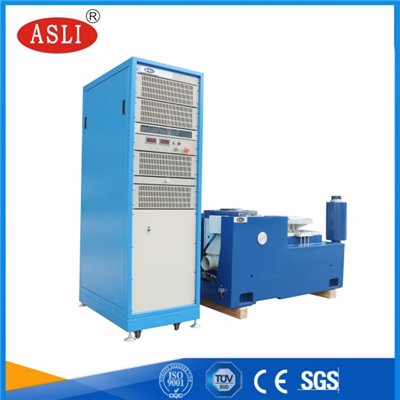

垂直振动试验台-产品概述:
系统广泛适用于国防、通迅、电子、汽车、摩托车、家电等行业。根据需要,可为用户提供适应各类环境的综合试验装置。该类型设备适用于发现早期故障,
模拟实际工况考核和结构强度试验,本系列产品应用范围广泛、适用面宽、试验效果显著、可靠。
垂直振动试验台技术参数:
1、功能:正弦波、调频、扫频、可程式、倍頻、對數、调幅、大加速度、时间控制、485通讯接口,简易定加速度,简易定振幅。
2、外体尺寸约L*H*W:垂直50X20X50cm
3、振动方向:垂直+水平
4、大试验负载(kg):100
5、调频功能:在频率范围內任一频率必须在(大加速度<><5mm)>
6、扫频功能(0.01Hz):(上频率/下频率/时间范围)可任意设定真正标准来回扫频
7、可程式功能(0.01Hz):15段每段可任意设定(频率/时间)可循环
8、倍频功能(0.01Hz):15段成倍数增加①低到高频②高到低频③低到高再到低频/可循环
9、对数功能(0.01Hz):①下到上频②上到下频③下到上再到下频--3种模式对数/可循环
10、振动机功率(KW):2.2
11、振幅(可调范围mmp-p):0~5mm(可调但不显示数值)
12、大加速度:20g(可调但不显示数值)
13、振动波形:正弦波
14、时间控制:任何时间可设(秒为单位)
15、电源电压(V):220±10%
16、电流(A):5
17、精密度:频率可显示到0.01Hz,精密度0.1Hz
垂直振动试验台本产品性能指标符合:
1、GB 5170.14-85 电工电子产品环境试验设备:基本参数检定方法振动 (正弦) 试验用电动振动台
2、GB 10593.1-3-89电工电子产品环境参数测量方法:振动(GBT 10593.1-1989)
3、GBT 2423.10-1995 电工电子产品环境试验:
垂直振动试验台规格:
垂直+水平LT(50HZ)
垂直+水平LT(1~600HZ)
垂直+水平LT(1~3000HZ)
垂直+水平LT(1~5000HZ)
垂直振动试验台设备使用条件:
1.环境温度:5℃~40℃(24小时内平均温度≤25℃)。
2.环境湿度:≤85%R.H。
3.电源电压:AC220(±10%)V/50HZ、AC380(±10%)V/50HZ。
4.机器放置前后左右各50公分不可放置东西,方便维护操作。

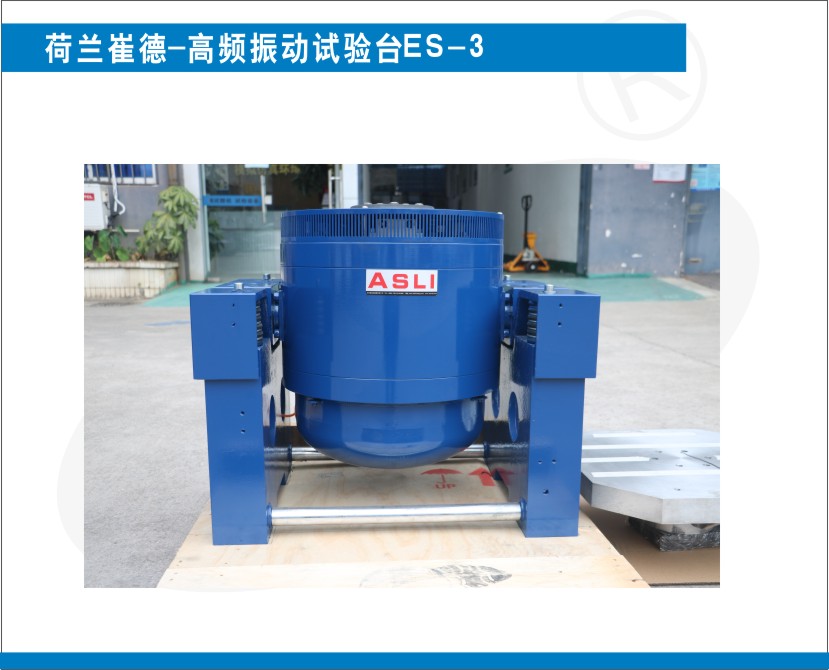

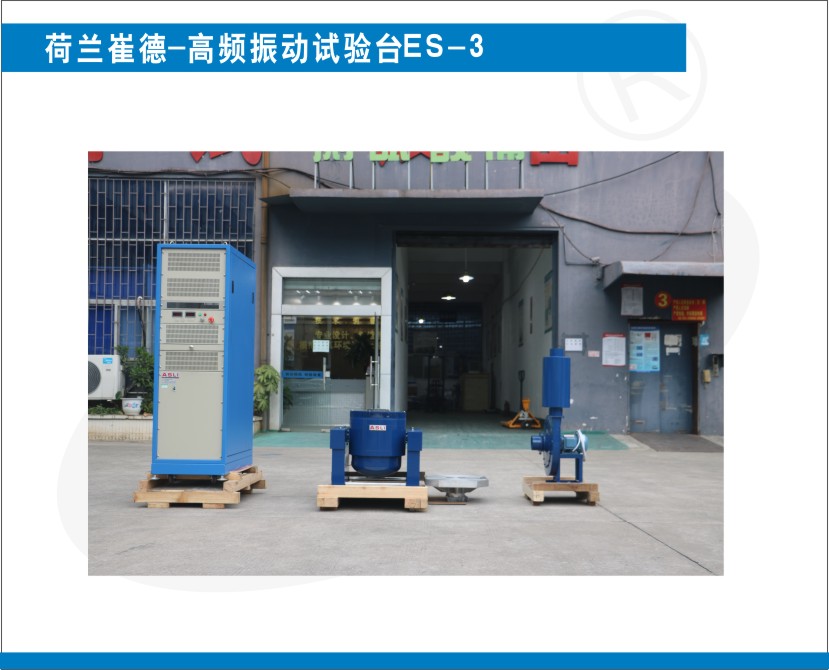

垂直振动试验台型号:ES--3
2:振動臺以頻率分:50Hz(工率频率)电源频率
3:振動臺控制模式:L系列控制
4:振动方向:
三轴(2個台體,垂直(上下/Y轴)+水平(左右或前后/Z+X轴))
5:振动方式
三轴(X+Y+Z轴/上下/前后/左右)
①可垂直+水平独立輸出供选擇
②可垂直+水平二组一起振动(最新专利)
③另二组备用个別振动
6:振动波形:正弦波--可选擇(半波或全波)
垂直振动试验台正弦波--可选擇(半波或全波)
①垂直+水平可单独做半波
②垂直+水平可单独做全波
③垂直+水平可分一组做半波/另一组全波
④垂直+水平可二组同时做(半波或全波)
7:振动频率:50Hz/工率频率/电源频率
8:最大试验负载(kg):0~100kg
9:振动台面尺寸H:6mm
①最新专利:频率共振最好增加1倍稳定度
②台面上有24个10mm螺纹孔
10:台体(H/高):依型号配置
