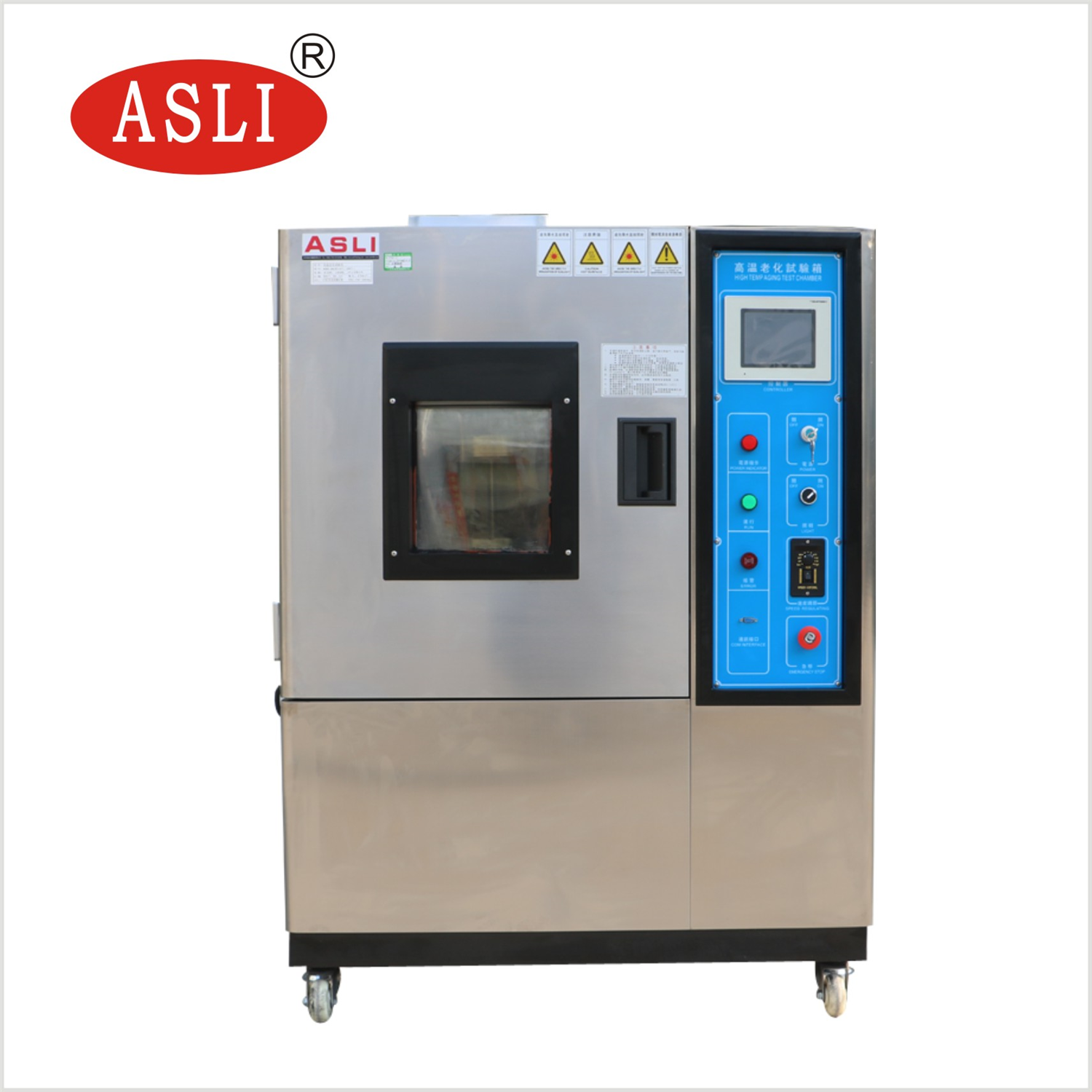

冷热冲击箱试验箱特点:
★冷热冲击箱试验箱又称LED冷热冲击试验箱产品外形美观、结构合理、工艺先进、选材考究。
★设备分为高温室、低温室、测试室三部分,采独特之断热结构及蓄热蓄冷效果,试验时待测物完全静止,应用冷热风路切换方式将冷、热温度导入测试区实现冷热冲击测试目的。
★采用触控式液晶(LCD)显示人机界面专用控制器,先进的计测装置,操作简单,学习容易,稳定可靠,中,英文显示完整的系统操作状况、执行及设定程序曲线。
冷热冲击箱试验箱技术要求:
1.冷热冲击箱试验箱高功能高容量可设定程序150patterns:1500~eps:9999X999cycles,程序间并可任意串接(TINK)执行,无限次重复循环;则试,每段时间大设定99Hrs59Mins。
2.控制方式:采用智能型PID+SSR/SCR正逆双向同步输出,内含电脑先进之斜率控制逻辑,具有RS—232C及485通信界面装置,电脑联线操控/编辑门己录及二组动态接点(TIMERSINGALRELAY),使用便捷。
3.可规划LCD显示幕BackLight~开启时间,延长BackLight2使用寿命。
具4.程序修正、qīngchú、预约启动、停电记,亿等功能。
5.升温、降温、加湿、chúshī之所有元件,完全由微电脑自动控制,系统个别完全独立。
6.内尺寸 100×80×100 ㎝ (W*D*H)
7.温度范围 -40℃~+150 ℃ (气冷式)
8.湿度范围 10 %~98 % RH(标准型)
9.降温速率 不低于 1℃ / min(20 ℃~-40 ℃)
冷热冲击箱试验箱的主要性能参数
★冷式水温在25℃,空载时
★型号规格:TS-80A
★试验槽温度范围:-40℃~+150℃
★低温槽温度范围:-55℃~-10℃
★高温槽温度设定范围:+60℃~+200℃
★高温槽升温速度:平均约5℃/MIN
★低温槽降温速度:平均约1.5℃/MIN
★温度波动度:±0.5℃
★温度偏差:±2.0℃
★温度恢复时间:≤5分钟
★高低温暴露时间:30MIN以上
★内箱尺寸(WXHXD):500X400X400(mm)
★内箱材质:镜面不锈钢板
★外箱尺寸(WXHXD):1400X2000X2100(mm)
★外箱材质:不锈钢板
★试样搁架承载能力:30KG
★样品重量:≤10KG
冷热冲击箱试验箱性能参数
1.温度范围:Rt+5℃---80℃
2.温度波动:±0.5℃
3.温度偏差:大精度±2℃(可根据客户要求设计精度)
4.房内尺寸:根据用户实际要求设计
5.运行方式:温度可调,恒定运行或程序运行(可选触摸屏式程序运行)
6.安装电源:AC380V;50Hz
7.嗓音大小:≤75分贝
四、冷热冲击箱试验箱特性:
1.全新欧美先进之防爆把手,造型设计,外观质感高水准.
2.采用大型人机触控对话式LED人机接口控制器,操作简单,学习容易,稳定可靠.
3.冲击方式采用风格切换方式,将冷、热温度导入测试区实现冷热冲击测试目的.
4.冲击时间0.1~999.9小时,循环周期1~9999次可设定.
5.可设定循环次数及除霜次数自动(手动)除霜.
6.运转中状态显示及曲线,异常及故障点显示说明及排除方法.
7.欧美原装效率复迭压缩冷冻机组,运转噪音地,省能源之设备
8.采用PID自动演算控制功能,温度控制精度高
9.可作自动循环冲击或手动选择性冲击并可选择二槽或三槽式冷冲、热冲进行冲击.
10.可独立担当高温箱或低温箱使用,一机三用.
11.采用对臭氧系数为零的绿色环保(HFC)制冷剂R404、R23.
内箱尺寸:40×50×40cm
高温槽温度范围:RT-200℃
低温槽湿度范围:-60℃~-10℃
试验箱冲击温度:高温:RT-150℃;低温:-10℃~-40℃
升温时间:RT-100℃约需15分钟
降温时间:RT~-60℃约需60分钟
冲击时间:0.1~999.9小时,循环周期1~9999可设定.
冲击恢复时间:高温(100℃)冲击30分钟,低温(-40℃)冲击30分钟;冲击恢复时间:5分钟以内.
试样重量:1.5kg
结构材质:全机为SUS不锈钢板雾面处理,内箱为SUS#304镜面不锈钢
冷冻系统:复叠水冷式欧美原装进口全封闭或半密闭式压缩机组.
控制器:大型LED彩色触控人机界面控制器or单显LED触控人机接口控制器.
安全保护装置:无熔丝过载保护器,压缩机过热、过流、超压、加热干烧、箱内超温警报系统.
配件:试料架(2组)
功率:约22kw
电源:AC380V50/60Hz
五、冷热冲击箱试验箱用途:
冷热冲击箱试验箱电子电器零组件、金属、化学材料、自动化零部件、通讯组件、国防工业、航天工业、BGA、PCB基板、电子芯片IC、半导体陶瓷及高分子材料之物理性变化的理想测试工具.
冷热冲击箱试验箱产品测试架
通常根据客户产品和要求进行设计制作。如需负载,则作相对应的负载框架配套生产,一般测试架的设计要求结构稳固合理,操作方便,外形美观。满足功能等特点,大限度的满足客户的要求。
二、冷热冲击箱试验箱产品特点
1.温度控制准确,精度高。由于采用了独特的风道系统设计及电控系统,能保持整个房间温度高度均匀性,大大高于同类产品。
2.房间设定温度范围广,连续可调。在常温+5℃—80℃范围内可任意设定。若客户特别要求,可设计更高温度产品。
3.系统保护功能齐全。能确保长期安全温度无故障运行。
4.试验结构设计先进合理,配套产品和功能元器件工具有先进水平,能够适应长期、稳定、安全、可靠的生产要求。能够满足用户为从事上述用途的加工生产要求,且使用、操作、维修方便,使用寿命长,造型美观,有良好的用户界面,使用户的操作和监测都更加简单和直观。
5.设备主要部件选用国内外知名品牌厂家的优质产品,确保整机的质量和性能。
6.外形美观,施工方便,施工周期短。
冷热冲击箱试验箱产品结构
三箱设备区分为:高温区、低温区、测试区三部分,测试产品置于测试区,
冲击时高温区或低温区的温度冲入测试区进行冲击, 测试产品为静态式。
采用触控式图控操作界面,操作筒易。
冲击方式应用风路切换方式将温度导入测试区,做冷热冲击测试。
高温冲击或低温冲击时,大时间可达999H,大循环周期可达9999次。
系统可自动循环衙擎或手动选择性冲击并可设定二区或三区冲击及冷冲热冲启始冷却采二元冷冻系统,降温效果快速,冷却方式为水冷式。
内外部材质:全机为SUS 304#不锈钢板雾面处理,内箱为不锈钢
保温材质:耐高温高密度氯基甲酸乙醋泡沫绝缘体材料
系统P.I.D+S.S.R+微电脑平衡调温控制系统
冷却系统半密闭式双段压缩机(水冷式)/全密闭式双段压缩机(风冷式)
安全保护装置:无熔丝开关、压缩机高低压保护开关、冷媒高压保护开关、故障警告系统、电子警报器
冷热冲击箱试验箱用途
用于测试材料结构或复合材料,在瞬间下经高温及低温的连续环境下所能忍受的程度,藉此在短时间内试验其热胀冷缩所引起的化学变化或物理伤害。用于金属,塑料,橡胶,电子等材料,可作为其产品改进的依据或参考。
二.冷热冲击箱试验箱技术参数
内部尺寸:40×50×40 WxHxD(cm)
执行满足标准及试验方法: GJB150.5 温度冲击试验;GJB360.7温度冲击试验;GB/2423.22 温度冲击试验温度范围(150℃~A:-45℃;B:-55℃;C:-65℃)
(高温区 High temperature zone :+60℃~+150℃;
低温区 Low temperature zone :-10℃~-65℃;)
升温时间(蓄热区)RT~200℃约需35min
降温时间(蓄冷区)RT~-70℃约需85min
温度回复时间/转换时间≤5min内/ ≤10sec内
温度控制精度/分布精度±0.5℃/ ±2.0℃
10.升温速率 不低于2 ℃/ min(20 ℃~150 ℃)
11.温度稳定度 ±0.2℃
12.湿度稳定度 ±2%
13.温度偏差 ±1.0℃(-40℃~100℃)
14.另可结合负载;则试热量温度变化速率及其他要求进行专门设计。
15.可采用机械制:令和:夜态氦、二氧化碳、等制冷方式。
16.升降温速率力2℃/min、5℃/min、8℃/min、10℃/min、15℃/min、20℃/min等。(可根据要求设计)
另可采用气冷或水冷式散热方式。
17.采用原装日制微电脑大型液晶LCD(320~240dost)中英文显示控制系统。
冷热冲击箱试验箱主要结构和配置:
1.试验室体结构:
1).采用组合式库板结构,可以方便的在买方现场进行组装。
2).试验室内壁材料为SUS304不锈钢板,外壁材料为优质冷轧钢板,外表面静电涂漆处理,颜色为浅灰白色;中间为100mm聚氨酯发泡和玻璃纤维棉保温层。
3).工作间地面为防滑的花纹钢板,防滑斜坡应保证小车可方便地出入工作间。可根据客户要求安装轨道。
4).试验室采用双门结构,配有内外拉手。
5).工作间顶部安装防爆照明灯,两侧留有电缆线引出孔各一个(不用时可密封)。
6).试验室体结构应设计合理、制造工艺精良、内外表美观、不锈钢板及静电喷涂表面平整,无磕碰划伤等缺陷。
2.加热器用不锈钢316L鳍片散热加热管,升温快,寿命长
3.搅拌系统采用长轴风扇电机,耐高低温之不锈钢多翼式叶轮,以达强制对流垂直循环,使实验箱内的温度均匀并保持稳定
4.引线孔可外接测试电源线或信号线使用(孔径或孔数量可根据客户需求制作)
5.风道为试验箱温度调节,循环的主体,使用材料为优质不锈钢型材经切割氩弧焊制作而成,本试验箱的加热系统及温度循环风机.温度进出风口均安装在风道中。
冷热冲击箱试验箱控制系统:
1.控制器:彩色LCD显示器,触摸屏方式输入,可保存试验的设定值、采样值及采样时刻的时间;控制器可同时显示和记录设定温度和实测温度的试验曲线
2.485USB接口:配专用优盘,试验程序及试验数据可通过优盘转存,再用PC机进行分析和管理。
3.测试孔:直径φ100mm2个
4.运行方法:定值
5.控制器具有多组PID参数,可将整个温度范围和湿度范围分为多组PID进行控制,在设备的温度控制范围内可获得jiā的控制效果,而不必对每个温度控制点进行自整定或手动PID参数调整。
6.控制系统采用固态继电器过零触发,以降低噪音,减少污染,方便维修,提高控制精度。
7.在系统中除了主控制器外,还设置一独立的超温保护器,即使主控制器出现故障,超温保护器也能可靠的断开加热电源以保护设备和试品的安全。
8.故障bàojǐng功能、自诊断功能、故障处理提示功能、试验定时运行停止功能、箱体门开门提示bàojǐng
9.设备保护功能:可调式的超温保护,总电源相序和缺相保护、断电保护功能,漏电保护,过载短路保护,总电源电压上、下限bàojǐng等功能
★冷热冲击箱试验箱保温材质:
(1)高温槽:24k玻璃棉
(2)低温槽:聚胺脂硬质发泡+玻璃棉
★加热器:鳍片式散热管镍铬合金U型效加热器,自动演算高jīngquè度PID+SSR控制(演算周期:1~4S可设),使其热损耗量与加热量相当,故比传统ON/OFF控制省电约30%
★送风循环系统:台制马达2台,附不锈钢加长轴心;多翼式扇叶(SIROCCOFAN);台制离心排风机一台。
★箱门:单片门,左开,平面把手;后钮:SUS#304
★温度冲击执行机构:采用日本SMC原装进口气动组件
冷热冲击箱试验箱的用途:
用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、塑胶等行业,国防工业、航天、兵工业、电子芯片IC、半导体陶瓷及高分子材料之物理性变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害,可确认产品的品质,从精密的IC到重机械的组件,无一不需要它的理想测试工具。
冷热冲击箱试验箱产品说明
冷热冲击箱试验箱区分为高温区、低温区、测试区三部分,各区之箱体釆独特之断热结构。冲击方式应用风路切换方式将温度导入测试区,做冷热冲击测试。高温冲击或低温冲击时,大时间可达9999分钟,大循环周期可达9999次。系统可作自动循环冲击或手动选择性冲击并可设定二区或三区冲击及冷冲热冲启始。冷却采二元冷冻系统,降温效果快速,冷却方式为风冷式或水冷式两种。可连接电脑,记录仪仅为选购件。采用彩色中英文LCD触控式图控操作界面,操作简易。
冷热冲击箱试验箱技术参数
型号 | TS-49(A~C) | TS-80(A~C) | TS-150(A~C) | TS-252(A~C) | TS-450(A~C) |
内部尺寸WxHxD(cm) | 40×35×30 | 50×40×40 | 60×50×50 | 70×60×60 | 80×75×75 |
温度范围 | (150℃~A:-45℃;B:-55℃;C:-65℃);(高温区 High temperature zone :+60℃~+150℃;低温区 Low temperature zone :-10℃~-65℃;) | ||||
升温时间(蓄热区) | RT~200℃约需35min | ||||
降温时间(蓄冷区) | RT~-70℃约需85min | ||||
温度回复时间/转换时间 | ≤5min内 / ≤10sec内 | ||||
温度控制精度/分布精度 | ±0.5℃ / ±2.0℃ | ||||
内外部材质 | 外部为冷板烤漆,内材为SUS 304#镜面不锈钢(外材质可按客户要求) | ||||
保温材质 | 耐高温高密度氯基甲酸乙醋泡沫绝缘体材料 | ||||
系统 | P.I.D+S.S.R+微电脑平衡调温控制系统 | ||||
冷却系统 | 半密闭式双段压缩箱(水冷式)/全密闭式双段压缩箱(风冷式) | ||||
安全保护装置 | 无熔丝开关、压缩箱高低压保护开关、冷媒高压保护开关、故障警告系统、电子警报器 | ||||
配件 | 观窗口(特殊选购型)、上下可调隔层两片、通电测线孔、脚轮、水平支架 | ||||
电源 | AC380V 50HZ/60HZ 3∮ | ||||
重量(大约) | 700Kg | ||||
控制器 | 韩国“TEMI” South Korea“TEMI” 或日本“OYO”牌 Japan's “OYO” Brand 任选Optional | ||||
压缩箱 | 法国"泰康"牌France/s "Tecumseh" Brand |
冷热冲击箱试验箱产品用途
冷热冲击试验箱该产品适用于电子元气件的安全性能测试提供可靠性试验、产品筛选试验等,同时通过此装备试验,可提高产品的可靠性和进行产品的质量控制。高低温冲击试验箱是航空、汽车、家电、科研等领域备的测试设备,考核和确定电工、电子、汽车电器、材料等产品,在进行高低温试验的温度环境冲击变化后的参数及性能,使用的适应性,适用于学校,工厂,军工,研位,等单位.
冷热冲击箱试验箱主要功能
三槽式冷热冲击试验箱是以待测物品不动之方式来测试因高低温急速变化而对产品是否造成不良的影响.一般用于电子部品、汽车零件及高科技产品等;需要苛刻的环境条件测试及高信耐性需求的检验。
冷热冲击箱试验箱满足标准:
1、GB/T2423.1-1989低温试验方法;
2、GB/T2423.2-1989高温试验方法;
3、GB/T2423.22-1989温度变化试验;
4、GJB150.5-86温度冲击试验;
5、GJB360.7-87温度冲击试验;
6、GJB367.2-87405温度冲击试验。
冷热冲击箱试验箱主要特点:
1.产品外形美观、结构合理、工艺先进、选材考究,风冷式冷热冲击试验箱具有简单便利的操作性能和可靠的设备性能。
2.设备分为高温箱,低温箱,测试箱三部分,采独特之断热结构及蓄热蓄冷效果,试验时待测物完全静止,应用冷热风路切换方式将冷,热温度导入测试区实现冷热冲击测试目的.
3.采用采用先进的计测装置,控制器采用大型彩色液晶人箱触控对话式LCD人箱接口控制器,操作简单,学习容易,稳定可靠,中,英文显示完整的系统操作状况、执行及设定程序曲线。
4.具96个试验规范独立设定,冲击时间999小时59分钟,循环周期1~999次可设定,可实现制冷箱自动运转,大程度上实现自动化,减轻操作人员工作量,可在任意时间自动启动﹑停止工作运行;
5.箱体左侧具一直径50mm之测试孔,可供外加电源负载配线测试部件。
6.可独立设定高温、低温及冷热冲击三种不同条件之功能,并于执行冷热冲击条件时,可选择二槽式或三槽式及冷冲、热冲进行冲击之功能,具备高低温试验箱的
7.可独力当作高温箱或低温箱使用,一箱三用。
8.具备全自动,高精密系统回路、任一箱件动作,完全有P.L.C锁定处理,全部采用P.I.D自动演算控制,温度控制精度高。
9.先进科学的空气流通循环设计,使室内温度均匀,避免任何死角;完备的安全保护装置,避免了任何可能发生安全隐患,保证设备的长期可靠性。
10.可设定循环次数及除霜次数自动(手动)除霜。
11.出风口于回风口感知器检测控制,风门箱构切换时间为10秒内完成,冷热冲击温度恢复时间为5分钟内完成12.运转中状态显示及曲线显示,发生异常状况时,萤幕上即刻自动显示故障点及原因和提供排除故障的方法,并于发现输入电力不稳定时,具有紧急停箱装置。
13.冷冻系统采用复叠效低温回路系统设计,冷冻箱组采用欧美原装进口压缩箱,并采用对臭氧系数为零的绿色环保(HFC)制冷剂R507,R23。
14.强安全保护功能:电源过载保护、漏电保护、控制回路过载、短路保护、压缩箱保护、接地保护、超温保护、bàojǐng声讯提示等。
冷热冲击箱试验箱制冷系统
1、冷热冲击箱试验箱制冷系统及压缩箱:为了保证试验箱降温速率和低温度的要求,本试验箱采用一套半封闭压缩箱所组成的二元复叠式氟利昂制冷系统。复叠式系统包含一个高压制冷循环和一个低压制冷循环,其连接容器为蒸发冷凝器,蒸发冷凝器的功能为将低压循环的蒸发器作为高压循环的冷凝器之用。制冷系统的设计应用能量调节技术,一种行之有效的处理方式既能保证在制冷箱组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节,使制冷系统的运行费用和故障下降到较为经济的状态。
2、制冷工作原理:高低制冷循环均采用逆卡若循环,该循环由两个等温过程和两个绝热过程组成,其过程如下:制冷剂经压缩箱绝热压缩到较高的压力,消耗了功使排气温度升高,之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。后制冷剂经截流阀绝热膨胀做功,这时制冷剂温度降低。此循环周而复始从而达到降温之目的。
3、制冷剂:采用美国DUPONT公司产R404A(低压循环)、R23(高压循环)环保制冷剂。
4、冷却方式:风冷或水冷,依箱型而定
5、制冷辅助件:主要制冷配件及控制器件均采用进口原件,美国SPORLAN热力膨胀阀意大利CASTEI电磁阀;美国RANCO压力控制器,油压控制器,美国PACKLESS避震软管,欧美AC&R汕分离器,意大利CASTEL截止阀,美国SPORLAN过滤器等。
冷热冲击箱试验箱产品规格
规 格 型 号 | TS-49(A~C) | TS-80(A~C) | TS-150(A~C) | TS-252(A~C) | TS-350(A~C) | TS-450(A~C) | ||||||
内尺寸W*H*Dcm | 40*35*35 | 50*40*40 | 60*50*50 | 70*60*60 | 60*45*130 | 70*50*130 | ||||||
外尺寸W*H*Dcm | 128*162*140 | 138*167*145 | 148*177*155 | 160*188*165 | 148*175*240 | 152*180*240 | ||||||
测试区温度范围 | 高温+60℃~+150℃;低温:-10℃~65℃ (A:-40℃ B:-55℃ C:-65℃) | |||||||||||
高温区升温时间 | RT~200℃约30min | |||||||||||
低温区降温时间 | RT~-70℃约90min | |||||||||||
恢复时间 | 5min内 | |||||||||||
温度稳定度 | ±2.0℃ | |||||||||||
内外箱材质 | 内箱:SUS304#耐热耐寒不锈钢板 外箱:钢板烤漆 | |||||||||||
保温材质 | 高密度氯基甲乙醋泡末绝缘体玻璃棉 | |||||||||||
冷冻系统 | 全封闭/半密封变段压缩箱 | |||||||||||
保护装置 | 无熔丝过载控险保护,压缩箱高低压保护开关、冷媒高压保护开关、故障警告系统、电子bàojǐng器 | |||||||||||
配置 | 上下可调隔层2片 | |||||||||||
电源 | 3ф380V/415VAC±10% 50HZ | |||||||||||
功率(KW) | ||||||||||||
重量约(Kg) | 800 | 980 | 1200 | 1400 | 1800 | 2200 |
冷热冲击箱试验箱测控系统
1、温度测量:Pt100铂电阻。
2、控制装置:控制器采用进口可编程PLC及优质进口LCD彩色液晶触摸屏双回路温度控制系统、其控制显示器采用进口彩色液晶触摸大屏幕(5.7英寸)控制显示屏该控制器采用中文操作显示界面显示,可显示、设定试验参数、曲线、总运行时间、段总运行时间、加热器工作状态及日历时间等。
控制程序的编制采用人箱对话方式,界面友好,仅需设定温度就可实现制冷箱的自动运行功能。
