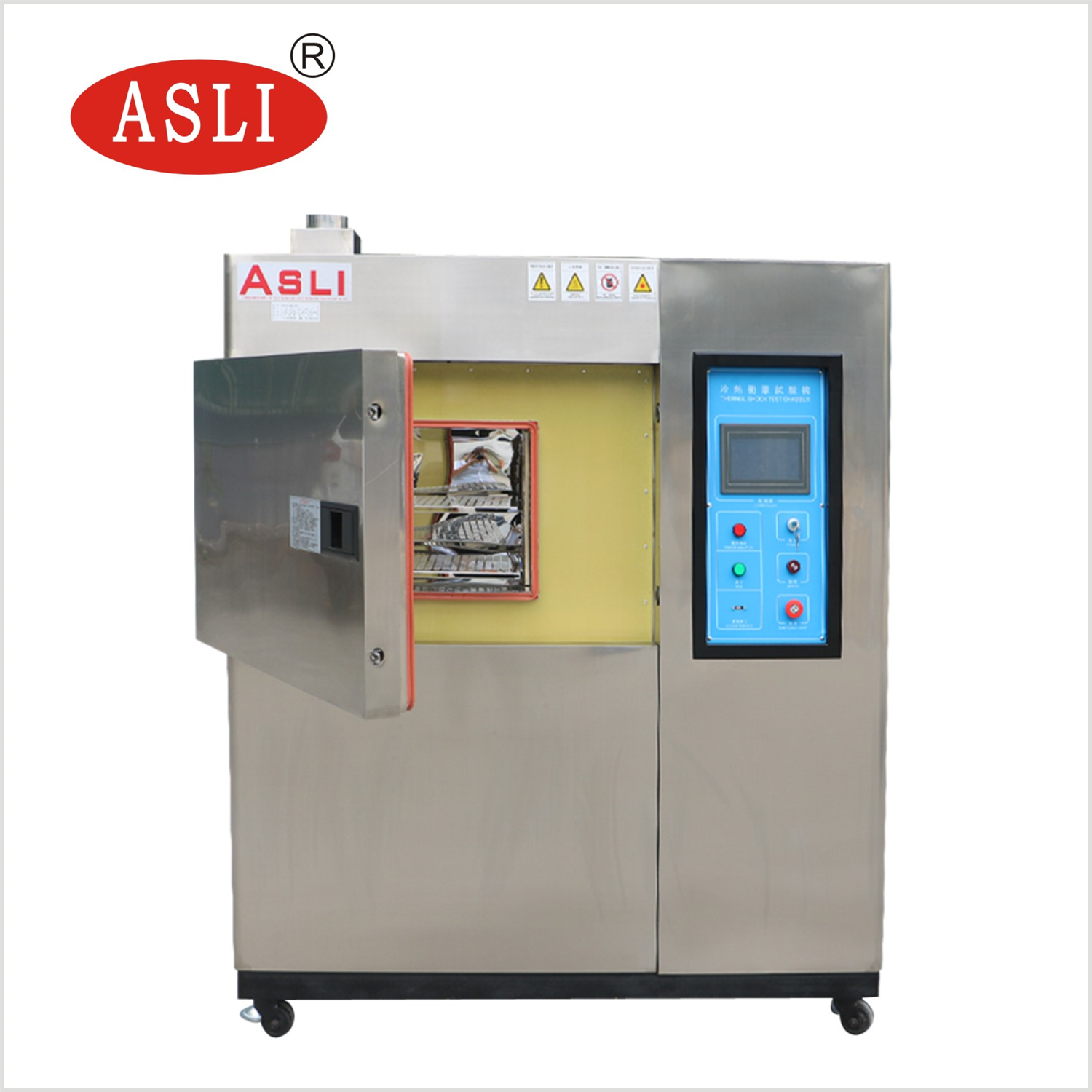

艾思荔低温高低温冷热冲击试验箱箱体为整体结构形式,制冷系统位于箱体后下部,控制系统位于试验箱的上部。 工作室一端的风道夹层内,分布加热器、制冷蒸发器、风叶等装置;试验箱左侧设有Ф50电缆孔,试验箱为单开门(不锈钢嵌入式门拉手),采用双层耐高温抗老化硅橡胶密封,可有效保证试验箱温度的流失。箱门上设有观察窗、防霜装置及可开关控制的照明灯。观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜。照明灯采用进口品牌飞利浦灯管,可有效的观察工作室内的试验变化。
低温高低温冷热冲击试验箱型号及参数
型号 内箱尺寸W*D*H(cm)
TS -80 40×50×40
TS-150 50×60×50
TS-225 60×75×50
TS-408 60×85×80
TS-800 100×100×80
TS-1000 100×100×100
低温高低温冷热冲击试验箱主机性能指标
温度范围 RT+10℃~100℃
湿度范围 80~98%R·H
波动/均匀度 ≤±0.5℃/±2℃
温度偏差 +2%、-3%R·H
升温时间 室温~100℃约20min
降温时间 室温~100℃约20min
低温高低温冷热冲击试验箱温湿度运行控制系统性能指标
控制器:进口微电脑湿温度集成控制器(温度直接显示百分数)
精度范围:设定精度:温度±0.1℃、湿度±0.1%R·H,
指示精度:温度± 0.1℃、温度±0.1%R·H
温湿度传感器:铂热电阻·PT100Ω
加热系统:完全独立系统,镍铬合金电加热式加热器
加湿系统:外置隔离式,全不锈钢锅炉式浅表面蒸发式加湿器
循环系统:耐温低噪音空调型电机,多叶式离心风轮
低温高低温冷热冲击试验箱控制器触摸屏可编程仪表
温度范围:A:0~150℃ B:-20~150℃ C:-40~150℃ D:-60~150℃E:-70~150℃
湿度范围:30%~98%RH
温度显示精度:0.1℃
湿度显示精度:0.1%RH
湿度均匀度:+2%、-3%R·H
温度度:±2%℃
升降温速率:每分钟0.7℃~1.5℃ (非线性空载平均)
控制方式:平衡调温调湿控制系统(BTSC),以P.I.D.方式控制SSR,使系统之加热加湿量等于热湿损耗量,故能长期稳定的使用。
低温高低温冷热冲击试验箱工作原理
制冷工作原理:制冷循环采用逆卡若循环,该循环出两个等温过程和两个绝热过程组成,其过程如下:制冷剂经压缩机绝热压缩到较高的压力,消耗了的功使排气温度升高,之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。后制冷剂经截流阀绝热膨胀做功,这时制冷剂温度降低。制冷剂通过蒸发器等温地从温度较高的物体吸热,使被冷却物体温度降低。此循环周而复始从而达到降温之目的。
本试验箱之制冷系统采用1套法国产泰康全封闭压缩机所组成的单元氟利昂制冷系统。制冷系统的设计应用能量调节技术,既能保证制冷机组正常运行,又能对制冷系统的能耗及制冷量进行有效的调节,使制冷系统保持在好的运行状态。采用平衡调温,既在制冷系统在连续工作的情况下,控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量,达到一种动态平衡。
低温高低温冷热冲击试验箱机械钣金结构
箱体采用数控机床加工成型,造型美观大方、新颖并采用无反作用把手,操作简便。
箱体内胆采用进口不锈钢(SUS304)镜面板或304B氩弧焊制作而成,箱体外胆采用A3钢板喷塑。
采用微电脑温度湿度控制器,控温控湿可靠。
大型观测视窗附照明灯保持箱内明亮,且采用多层玻璃,随时清晰的观测箱内状况。
设有独立限温报警系统,超过限制温度即自动中断,保证实验安全运行不发生意外。
可选配记录仪,打印机能打印记录设定参数和扫描出温湿度变化曲线,4~20mA标准信号。
箱体左侧配一直径50mm的测试孔。
低温高低温冷热冲击试验箱产品用途
低温高低温冷热冲击试验箱该系列产品适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在湿热环境下、检验其各项性能指标。
