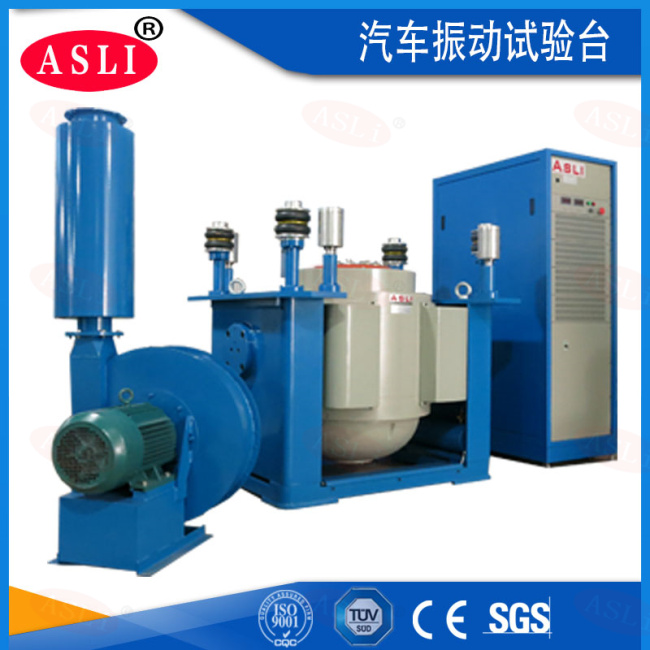

电磁式高频振动试验台产品简述:
电磁式高频振动试验台采用“双磁路结构”“自生成骨架动圈”“气悬支承”“直线轴承和滚轮导向”“耳轴隔振”等现代先进技术和专用工艺,可分别完成三轴

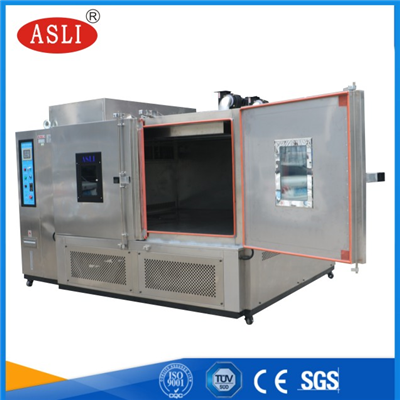

的正弦振动试验和宽带随机振动试验,可完成经典(半正弦、梯形、後峰锯齿)脉冲和冲击响应谱试验。可配置气侯箱,完成力学与气侯多环境综合试验。
电磁式高频振动试验台性能特点:
精心设计的动圈骨架,具有较高的-阶轴向共振频率。
双磁路,漏磁低,结构紧凑、合理。
摇臂滚杆和进口直綫轴承的复合导向机构,导向刚度大、偏载能力强。
耳轴隔振勿需用专用地基,安装移动方便。
先进的动圈绕制工艺,保证了动圈的高可靠性。
新型的风道设计,增强冷却效果。
静刚度大,动刚度小的承载气囊,提高振动台的承载能力,改善低频性能。
电磁式高频振动试验台技术指标/可按客户要求定制
型号 | 额定正弦推力N | 额定随机推力N | 频率范围Hz | 额定加速度m/s2 | 额定速度m/s | 额定位移(p-p)mm | *大负载kg | 运动部件等效重量kg | 工作台尺寸mm |
ES-1 | 1000 | 800 | 5-4500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
ES-1.5 | 1500 | 1200 | 5-4500 | 600 | 1.2 | 25 | 70 | 2.5 | Φ150 |
ES-2 | 2000 | 1600 | 5-4000 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
ES-2a | 2000 | 1600 | 2-3000 | 250 | 1.4 | 40 | 140 | 8 | Φ230 |
ES-3 | 3000 | 2400 | 5-4000 | 1000 | 1.6 | 25 | 120 | 3 | Φ150 |
ES-3a | 3000 | 2100 | 2-3000 | 350 | 1.4 | 40 | 140 | 8.5 | Φ230 |
ES-6 | 6000 | 4800 | 5-3000 | 1000 | 1.6 | 25 | 200 | 6.0 | Φ200 |
ES-6a | 6000 | 4200 | 2-3000 | 500 | 1.4 | 51 | 300 | 12 | Φ230 |
ES-10 | 10000 | 8000 | 5-3000 | 1000 | 1.8 | 51 | 150 | 10 | Φ200 |
ES-20 | 20000 | 18000 | 5-3000 | 1000 | 2.0 | 51 | 300 | 20 | Φ320 |
ES-30 | 30000 | 30000 | 5-3000 | 1000 | 1.8 | 5l | 500 | 30 | Φ370 |
ES-40 | 40000 | 40000 | 5-3000 | 900 | 1.8 | 51 | 800 | 44 | Φ440 |
ES-50 | 50000 | 50000 | 5-2800 | 1000 | 1.8 | 51 | 800 | 50 | Φ440 |
ES-60 | 60000 | 50000 | 5-2800 | 830 | 1.8 | 51 | 800 | 60 | Φ440 |
ES-100 | 100000 | 80000 | 5-2200 | 850 | 1.8 | 51 | 1000 | 110 | Φ580 |
ES-160 | 160000 | 130000 | 5-2000 | 850 | 1.6 | 51 | 1200 | 164 | Φ600 |
电磁式高频振动试验台:
型号 | 额定振弦推力N | 额定随机推力N | 频率范围Hz | 额定加速度m/s2 | 额定速度m/s | 额定位移(p-p)mm | *大负载kg | 运动部件等效重量kg | 工作台尺寸mm |
ES-20 | 20000 | 20000 | 2-2700Hz | 900 m/s2 | 2m/s | 90mm | 500kg | 20kg | 320mm |
ES-40 | 40000 | 40000 | 2-2500Hz | 1000 m/s2 | 2m/s | 90mm | 500kg | 34kg | 445mm |
水平滑台性能特点:
以较小的载体(台面)质量实验较大的加速度和较高的工作频率,提高整体负载能力及性能。
与振动台-体设计(整体式),钢度好,安装调试方便。
V形静压导轨,抗倾覆和抗偏载能力强。
内置式供油泵,结构紧凑、操作方便。
水平滑台技术指标:
型 号 | 台面尺寸mm | 频率范围Hz | 运动部件重量kg |
LT0303 | 300×300×22 | 5-1000 | 6.6 |
LT0404 | 400×400×22 | 5-l000 | 11.2 |
LT0505 | 500×500×25 | 5-1000 | 19.3 |
LT0606 | 600×600×25 | 5-1000 | 27.5 |
LT0707 | 700×700×25 | 5-800 | 36.8 |
LT0808 | 800×800×30 | 5-1000 | 57.7 |
LT 1010 | 1000× 1000×30 | 5-1000 | 89.1 |
LT 1212 | 1200× 1200×30 | 5-800 | 126 |
垂直扩展台面性能特点:
VT扩展台面及专用夹具,经过精密计算、精心设计、
从结构、材料、制作工艺上保证获得用户所需的*优性能。
垂直扩展台面技术指标:
VT300(镁) | 3.0 | 2000 | Φ300 |
VT400(镁) | 6.5 | 2000 | Φ400 |
VT500(镁) | 7.5 | 1500 | Φ500 |
VT600(镁) | 24 | 1000 | Φ600 |
VT600(镁) | 48 | 2000 | Φ600 |
VT0303 | 3 | 2000 | 300×300 |
VT0404 | 10 | 1500 | 400×400 |
VT0404 | 6.5 | 2000 | 400×400 |
VT0505 | 14 | 500 | 500×500 |
VT0505 | 26 | 800 | 500×500 |
VT0606 | 18 | 350 | 600×600 |
VT0606 | 26 | 500 | 600×600 |
VT0808 | 34 | 350 | 800×800 |
VTl010 | 76 | 350 | 1000×1000 |
VTl212(镁) | 105 | 350 | 1200 × 1200 |
电磁式高频振动试验台用途:
电磁式高频振动试验台广泛适用于国防、兵器、航空、航天、通讯、电子、电器、交通、家电等领域。根据需要,可为用户提供气侯、力学等多环境的综合试验装置。用于各种产品的振动试验。
