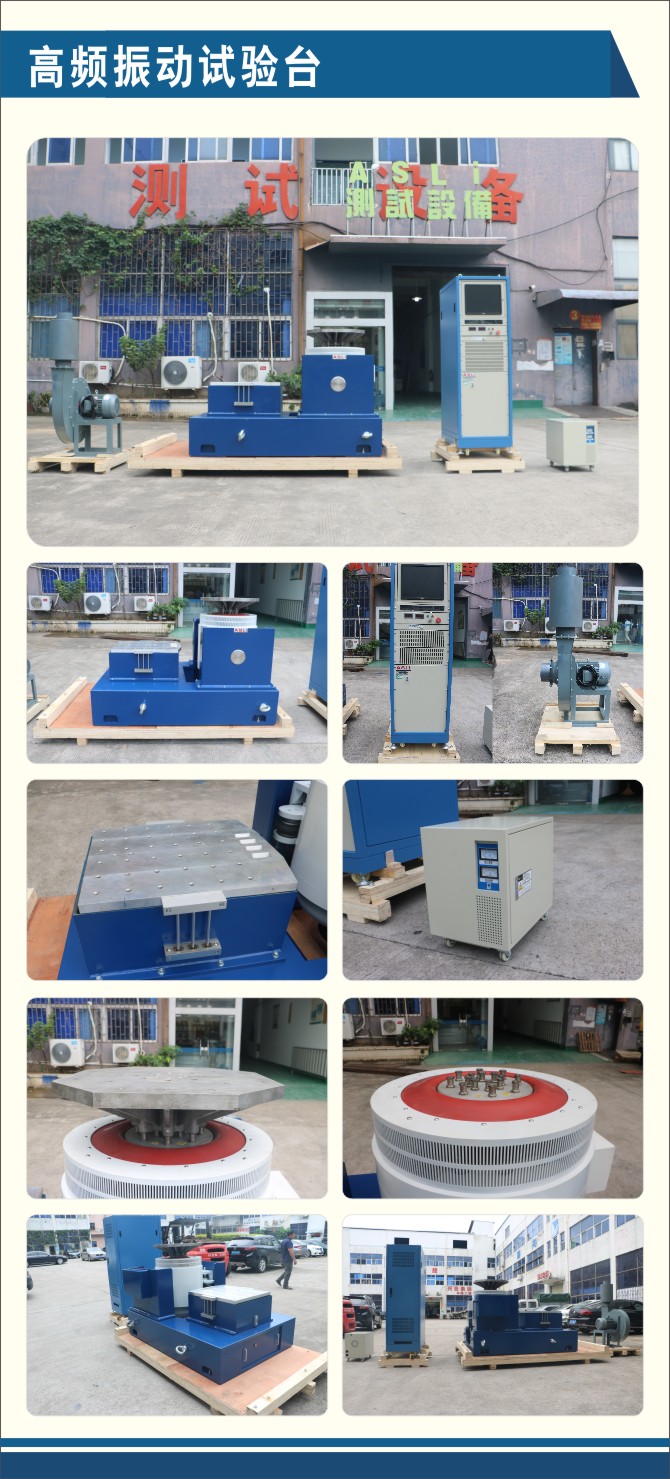

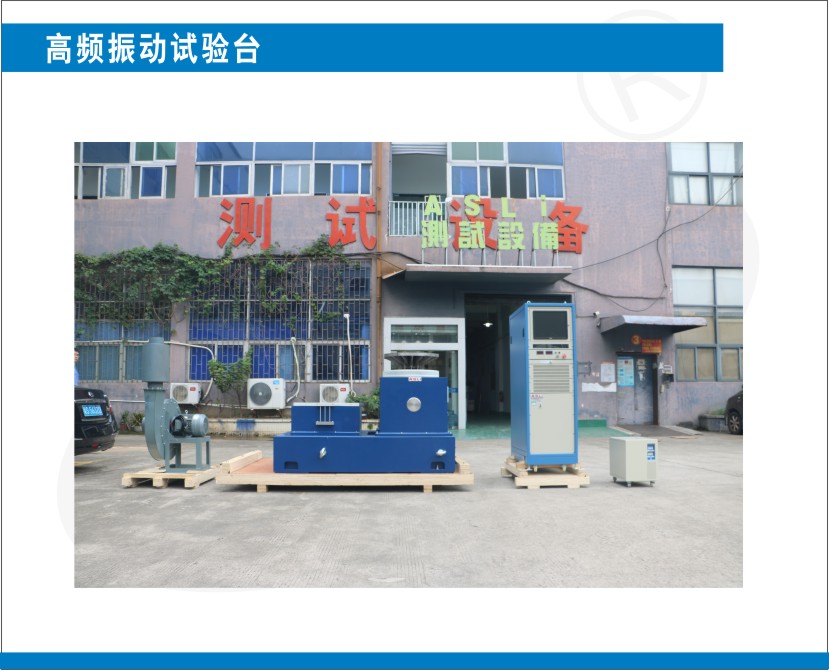

高频振动试验台参数

1.1.1 振动台：

1.1.1.1 正弦最大推力：≥50kN；

1.1.1.2 随机最大推力：≥50kN；

1.1.1.3 最大冲击推力：≥100kN；

1.1.1.4 工作频率：1～2500Hz

1.1.1.5 最大正弦加速度：≥100g（空台面）；

1.1.1.6 最大随机均方根加速度：≥60grms（空台面）；

1.1.1.7 最大冲击加速度：≥200g（空台面:200g-3ms）；

1.1.1.8 最大速度：≥2.0m/s（空台面）；

1.1.1.9 最大位移：≥51mm（峰峰值）；

1.1.1.10 动圈直径：Φ440mm；

1.1.1.11 动圈一阶谐振频率：≥2100Hz；

1.1.1.12 动圈最大负载：≥800kg；

1.1.1.13 台面载荷连接点：至少在φ200mm、φ400mm分布圆上各均布8个M12、螺纹深度大于30mm的连接螺孔；

1.1.1.14 隔振弹簧：台体与机座间配置上、下两组空气隔振弹簧，通过对中系统实现台体位置的自动或手动调节；

1.1.1.15 急停按钮：台体合适位置设置急停按钮；

1.1.1.16 吊装与固定：台体留有安装用起吊孔，机座留有与地基安装的连接孔；

1.1.1.17 台体电缆：台体内部的电缆须通过密封插头引出；

1.1.1.18 放水阀门：台体合适位置设置不锈钢放水阀门，用以排除振动台内部的冷凝水；

1.1.1.19 电缆保护措施：电缆和管路采用坦克链保护，并保证移动方便；

1.1.1.20 综合试验功能：能与气候试验分系统组合成系统，完成温度、湿度、振动、高度等不同试验环境组合的综合环境的模拟；

1.1.1.21 水平滑台台面尺寸：500 mm×500mm；

1.1.1.22 水平滑台载荷：≥1000kg；

1.1.1.23 水平滑台振动加速度：≥45g；

1.1.1.24 水平滑台冲击加速度：≥100g(100g-6ms)；

1.1.2 功率放大器：

1.1.2.1 控制方式：PLC计算机控制、触摸屏显示、操作；

1.1.2.2 功能：提供满足振动台使用要求的驱动电流，实现系统的逻辑控制和全系统的保护功能；

1.1.2.3 状态显示：通过液晶显示屏显示系统的运行状态；

1.1.2.4 保护功能：具备输入电压、柜门开关、模块电流、模块电压等保护功能，具备接受励磁单元、冷却单元、振动台台体等分系统发出的紧急停机保护信号并进入相应的保护程序，实现系统的平稳停机；

1.1.2.5 远程控制功能：在控制仪的控制计算机界面上控制功率放大器的开机、关机、增益大小；

1.1.2.6 急停按钮：功放近端设置急停按钮。

1.1.3 冷却单元（内循环水）：

1.1.3.1 控制方式：PLC计算机控制、触摸屏显示、操作；

1.1.3.2 外循环水流量：＞160L/min；

1.1.3.3 外循环水压力：0.25-0.4MPa；

1.1.3.4 保护功能：具备交换器输入端和向振动台供水水压、水温监测及保护功能，保护一旦发生，能向功率放大器发出保护信号。

1.1.4 冷却机组的配置（外循环水）：

1.1.4.1 冷却机组控制方式：PLC计算机控制、触摸屏显示、操作；

1.1.4.2 蓄水箱容积： 6m³（蓄水箱材料：304不锈钢）；

1.1.4.3 附件：连接管子、管接头、电缆线等附件；

1.1.4.4 冷却机组工作能力：配套5T振动台系统，连续工作24h不能出现超温保护，应能正常工作。

1.1.5 对中系统：

1.1.5.1 控制方式：具备自动和手动；

1.1.5.2 控制精度：实现对振动台台体和动圈工作零位的自动调节。在振动台分系统独立工作、与气候试验分系统组合工作（气候箱内气压范围：常压至1000Pa）时，对中系统均能在功放无输出时的条件下实现动圈台面、台体与地面的相对位移小于1mm；

1.1.5.3 安装位置：本系统可独立或与气候试验系统组合工作，因此对中系统需安装在便于操作的位置，不能影响操作。

1.1.6 移动装置：

1.1.6.1 功能：振动台配有电（气）动行走装置，通过行走装置能推动振动台整体移动，实现电动振动台分系统与气候试验系统的对接和分离，能精确实现振动台与气候试验箱的准确定位（满足与气候试验系统的连接）；

1.1.6.2 振动台移动范围：振动台可沿振动台基础长轴方向移动，采用导轨的方式导向或气浮的方式移动，移动距离不小于6m，振动台定位后能与基础连接；

1.1.6.3 外形尺寸：供货商在中标后半个月内提供系统的外形尺寸、系统的布局等。

1.1.7 供气单元：

1.1.7.1 功能：为对中系统提供满足要求的干燥压缩空气；

1.1.7.2 负压源：系统的负压源为气候试验的真空泵或本系统供货商提供的真空系统，如利用气候试验分系统提供负压源，须提供负压源的技术要求；

1.1.7.3 噪声：噪声小于80dB。

1.1.8 振动控制器：

1.1.8.1 品牌要求：SD、DP、LMS、RULA等以上任一品牌的振动控制器；

1.1.8.2 控制功能：正弦扫频振动模块、正弦搜索与驻留模块、随机振动模块、随机加随机振动模块、随机加正弦振动模块、冲击试验模块、冲击响应谱控制模块、瞬态冲击控制模块、功放远程集中控制模块、瞬态自由度快速均衡控制模块、振动试验系统快速故障诊断控制模块；

1.1.8.3 输出通道：1个标准的驱动通道、1个通道COLA输出；

1.1.8.4 输入通道：8个输入通道（内置8个通道电荷放大器、内置8个通道恒流电源）；

1.1.8.5 控制仪保护：前面板LCD显示屏显示主要试验条件，并配置一键急停按钮；

1.1.8.6 随机分辨率线数：400、800、1600、3200、6400、13000、26000、53000线；

1.1.8.7 随机试验分辨率线数验证：按照JJG948-2018检定规程要求，在5吨电动振动台验证动态范围40dB，随机试验分辨率线数按照52500线设置，在此条件下均衡时间不超过30秒；

1.1.8.8 远程控制：功放控制：同一个软件界面中可远程操控功放的启动、停止、复位，调节功放的增益大小，避免来回奔走，进出试验现场，提高试验效率；

1.1.8.9 控制计算机：主流配置、容量≥512G的固态硬盘、独立显卡、≥8G内存、≥25英寸显示器、键盘、鼠标以及USB接口，提供操作系统及振动控制软件；

1.1.8.10 打印机：配置A4激光打印机，可完成控制结果输出；

传感器：品牌为 PCB、Dvtran、奇上乐等同档次产品。其中10个单向微型传感器(温度范围：-71℃～ +200℃及12根进口低噪声信号线(线长 15米)
