首页/ 新闻动态 / -70℃冷热冲击试验箱工作原理

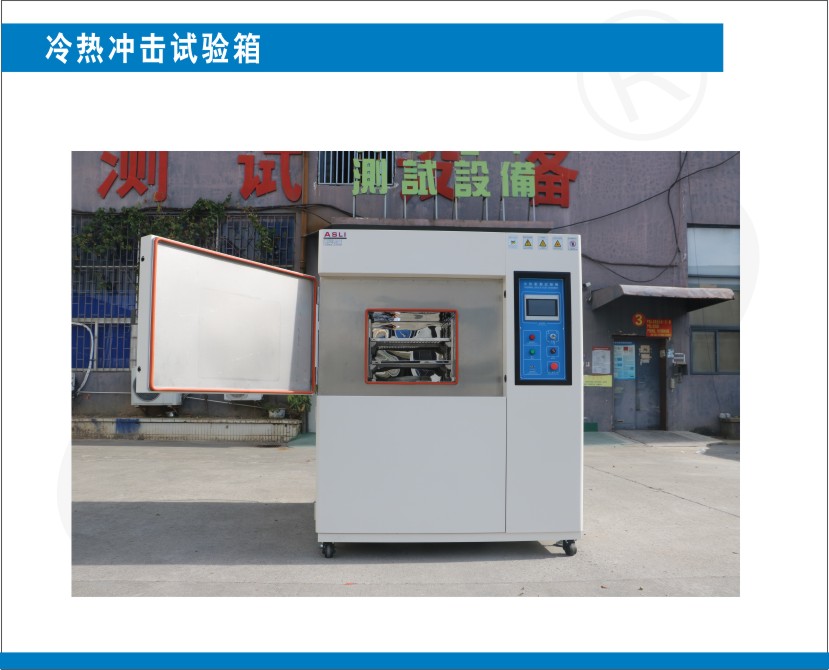

-70℃冷热冲击试验箱工作原理

2023-05-08 14:12:37

-70℃冷热冲击试验箱工作原理


一、高低温区温度范围:

     1.-70℃冷热冲击试验箱高温区部分:80℃至+200℃

     2.低温区部分:-10℃至-40℃。

二、温度测试范围:

     1.高溫:常温至+180℃。

     2.低溫:0℃至-40℃。

三,控制精度:+(-)2℃。

四、解析精度:0.01℃。

五、高温区升温时间:自常溫至180℃,约60分钟。3℃/min(非线性空载)

六,低温区降温时间:自常溫至-40℃,约60分钟。1℃/min(非线性空载)

七,测试区温度恢复时间:3-5分钟。

八、机器结构与材质:

     1.结构:分为高温区、低温区、测试区。

     2.內部尺寸:36cm(W)×35cm(H)×40(D)

     3.外部尺寸:3900px×179cm(H)×144cm(D

     4.内外箱材质:SUS#304耐热耐寒不锈钢板,一级光面板。

     5.保温材质:高密度玻璃棉及高强度PU发泡绝缘材料。

     6.防汗机件:以系统K型管之热能作防汗处理。

     7.附属设备:

        a.耐寒耐热之高张性迫紧(packing),可耐温400℃及低温-200℃

        b.高低温自动转换设备乙套

        c.附可调式话动盘二只

九、冷冻系统及加热系统:

      1.采原装法国泰康高效率压缩机。

      2.配有自动及手动除霜回路。

      3.斜率式FIN—TUBE蒸发器,可迅速达到低温效果。

      4.原装进口日制电磁阀、干燥过滤器等冷冻组件。

      5.内螺旋式K—TYPE冷媒铜管。

     6.U—TYPE高速电热管。

     7.采用风冷式冷凝器。

     8.采用环保冷媒。

     9.其他附件修理阀,电子自动转换膨胀阀及电磁开关等。

十送风循环系统及排水系统:

    1.采日制多翼离心式循环风扇,日制马达整组。

    2.FLOWTHROW送风方式,水平扩散垂直热交换弧形循环。

    3.排水系统采回涡形排水口及U—TYPE积沈装置。

    4.多片翼式扇叶温场效应分布均匀。

    5.STAINLESS加长轴心风量适当。

十一、电路控制系统:

    a.原装进口韩国TEMI880S彩色触摸屏控制器

    b.可记忆100组程序(PIN)×1000段(STEP),而各组程序(PIN)最多可执行999回或者无限次返覆执行。

    c.微计算机全自动PID+SSR控制方式,既方便又稳定。

    d.微计算机智能型多功能控制,具有各组冷冻压缩机、电磁阀、加温HEATER、加温HEATER...等全自动控制输出功能。

    e.各系统的主要组件配备有安全检知接口装置,当异常故障发生时,立即经由LCD文字显示故障状态及切断电源。

    f.具有預約開機時間、關機時間之設定功能,可由年、月、日、時、分來設定之。

    g.具有运转保养累积时间显示功能,可供机台运转时间及保养参考用。

    h.LCD背光灯开与关之时间,可由程序来规划之,以延长背光灯之使用年限。

    i.可选择单段控制或多段程序之多种划面,以增加其操作上之方便性。

    j.附时序控制接口RELAY×2组,可规划外部逻辑驱动组件输出(信号、机构、电源......等相关辅助控制)。

   k.附有RS-232(标准品)通信接口装置壹只。

   l.具有停电记忆装置及停电机台启动方之选择BREAKCOLDHOT可任意规划之。m.溫濕度資料設定完成後,或者運轉執

     行中可叫出程式設定圖形畫面,以方便瞭解設定及執行之各種情況。

   n.程序执行中可暂停(HOLD),跳段(ADV)及从事其他程序之设定。

   o.具有恢复时间与测试时间WAIT功能。

   p.具有清除程序之功能。

   q.具有操作锁定之功能,及避免人为之干扰。

   r.具有时间及日期之校正。

   s.具有显示状态,及执行等画面以了解机台之运作。

十二、安全保护系统:

   1.系统控制回路保险丝。

   2.系统过电流保护装置。

   3.附有无熔丝保护开关。

   4.超温保护装置。

   5.冷冻压缩机过负载保护装置。

   6.压缩机高低压保护开关。

   7.欠相保护开关。

   8.故障指示灯。

   9.紧急停止开关。

   10.控制器设定错误故障显示及警示。

  十三、电源:三相AC380V50Hz50ANFB
