0℃恒温恒湿测试设备工作原理

一、功能介绍

       具有定值温度及斜率设定功能

       具有保持、跳段、待机及两组时间信号输出功能

       具有冷机/热机启动选择功能

       具有温度显示值修正功能

       具有温度感测体校正功能

       具有压缩机自动停开功能

       具有预约起动/停止运转功能

       具有暂停记录功能

       具有停电记忆功能：当断电后，程序数据记忆可保持6个月

       具有定值温度及斜率设定功能

       具有保持、跳段、待机及两组时间信号输出功能

二、执行标准：

       本试验箱满足国家标准GB/T2423.3《电子电工产品环境试验Ca:高温试验方法》,

       GB10589-89低温试验技术条,

       GB/T2423.4-93.507.2交变湿热试验，

       GB/T2423.3-93恒温恒湿试验方法及GJB150、IEC等标准的要求。

       性能指标也符合GB5170.5.-96《电工电子产品环境试验设备基本参数检定方法》的要求。

三、产品特点：

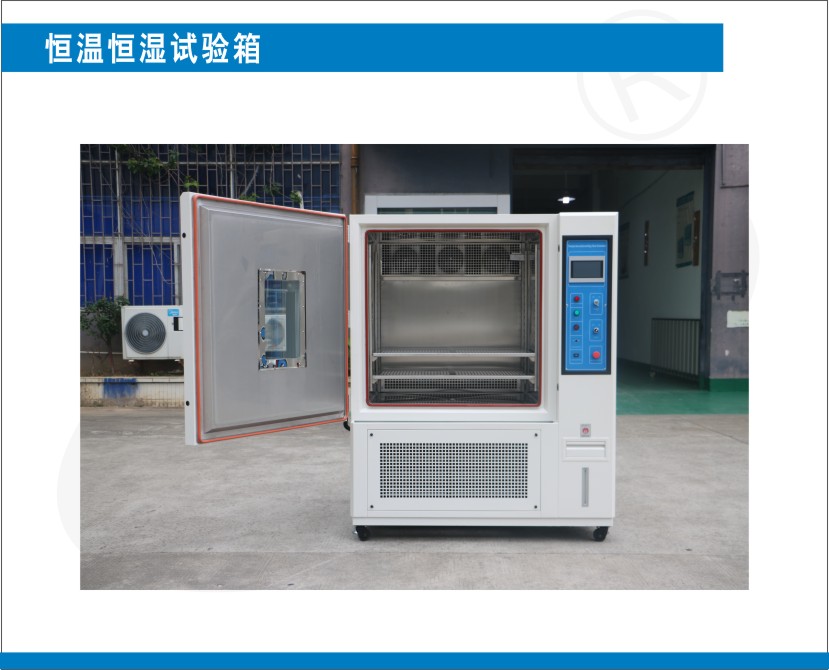

      1、机械结构：主要由控制面板、配电柜、保温库板、送风系统、加热器、加湿器、冷冻机组等组合而成。

      2、采用库板单元组合，内部容积可任意放大，拆装方便，可依据客户要求设计尺寸。

      3、库板采用SUS#304不锈钢板材质，外部采用SECC冷扎钢板加烤漆处理，美观大方；保温层采用PU发泡或岩棉。

      4、控制系统采用进口可程式控制器，人机界面，可任意设定，使用方便。

      5、冷冻机组采用欧美进口压缩机，并使用环保冷媒，采用二元式低温回路系统设计，并于不同温域采用不同压缩机作功，

以增加设备使用寿命。

      6、内门装有大观察窗，可方便观察供试样品的试验状态。

      7、机体左侧具一个（或者按要求多个）直径50mm的测试孔，可供外接测试电源线或信号线使用。

      8、采用进口风扇马达+耐高低温之铝合金循环风扇，利用高品质离心风机强力送风循环，避免任何死角，可使测试区内温度分布均匀。

      9、装有先进的安全、保护装置－漏电断路器、超温保护器，缺相保护器，断水保护器

四、型号及指标

     1、温度范围：标准配置85℃；最高试验温度150℃；

     2、最低试验温度：-10℃/-20℃/-40℃/-60℃/-70℃

     3、湿度范围：20～98%RH（外加工业除湿机可做低湿10%）

     4、温度波动度：±0.5℃

     5、温度偏差：±2.0℃

     6、湿度偏差：±3.0%RH(>75%RH),±5.0%RH(≤75%RH)※4

     7、升温时间：20→+85℃60分钟以内

     8、降温时间：+20→额定极限低温60分钟以内/90分钟以内/120分钟以内

     9、调温调湿方式：BT(H)C平衡调温(调湿)方式

   10、使用环境温度：+5～+35℃

   11、室体材料：聚氨酯泡沫塑料复合拼装板(外壁为喷塑镀锌钢板,内壁为不锈钢板)

   12、加热器：镍铬合金电加热器

   13、加湿器：不锈钢铠装加热器(蒸汽加湿或水盘加湿)※4

   14、风机Fan：离心风机

   15、制冷方式：机械压缩单级制冷或机械压缩二元复叠制冷(水冷※5)

   16、制冷压缩机：全封闭压缩机或半封闭压缩机

   17、制冷剂：HCFC-22或HCFC－22/HFC-23

   18、制冷换热器：翅片式换热器,不锈钢钎焊板式换热器

   19、湿度系统：配备多级过滤反渗透纯水装置（用户提供自来水）或用户提供电阻率不低于500m的蒸馏水

   20、冷却循环水：供水压力：0.2-0.4Mpa；水温：≤30℃

   21、电源：电热玻璃观察窗,引线孔(￠80mm),照明灯,累时器

五、产品概述：

       0℃恒温恒湿测试设备工作原理适用于大型零件、半成品、成品及药业等进行加速湿热试验、交变湿热试验、

恒定湿热试验，也可以做高低温例行试验、低温储存，以便对产品在试验中拟定的环境条件下性能、行为作出分

析与评估。
