-60℃高低温湿热交变试验机工作原理

一、电器自控系统：

     电源部分通过接触器，对压缩机、风扇、电加器器，加湿器等供应电源自动控制分部分又分为温、湿度控制及故障保

护部分:温、湿度控制是通过温、湿度控制器，将回风的温湿度与用户设定的温湿作对比，自动运行压缩机(降温、除湿)，

加湿器，电加热(升温)等元件，实现恒温恒湿的自动控制。

二、系统组成：

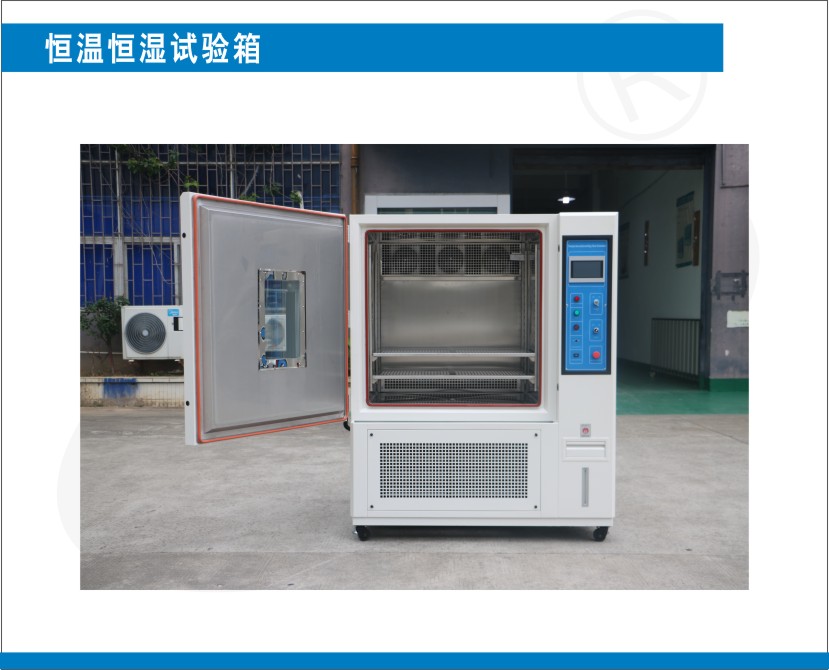

     -60℃高低温湿热交变试验机是指能同时施加温度、湿度应力的试验箱。随着中国工业产品研制的需要，近几年来，中

国从国外引进了大批试验系统，为中国工业产品的研制和定型发挥了重要作用，但由于其本身的复杂性，使得试验箱在运

行中出现了许多问题，而且出现了问题不能及时解决，大大延长了试验周期，影响了产品的研制工作。而产生这些现象的

原因是对综合试验的工作原理不了解。为此，我们对试验箱的基本工作原理作出了一些简要阐述，并介绍如何对综合试验

箱试验设备的故障进行分析和判断。

      恒温恒湿箱由制冷系统，加热系统，控制系统，温度系统空气循环系统，和传感器系统等组成，上述系统分属电气和

机械制冷两大方面。

三、冷冻系统：

     *模块化制冷系统,效率高,安装维护方便；

     *水路配电盘分离,减少安全隐患；

     *水浸查漏,查漏彻底,杜绝潜在泄露问题；

     *采用美国杜邦环保冷媒,无污染；

     *制冷系统,电控系统多项安全保护机制；

四、主要特点：

    1.完美的造型设计：圆弧造型及表面喷塑处理，高质感外观，并采用平面无反作用把手，操作容易，安全可靠。

    2.明亮，视野宽广的大型观察窗：采用三层真空镀膜视窗和飞利浦节能荧光灯，无须雨刷除雾，保持清晰的观测

效果，可随时观察试品的状况。

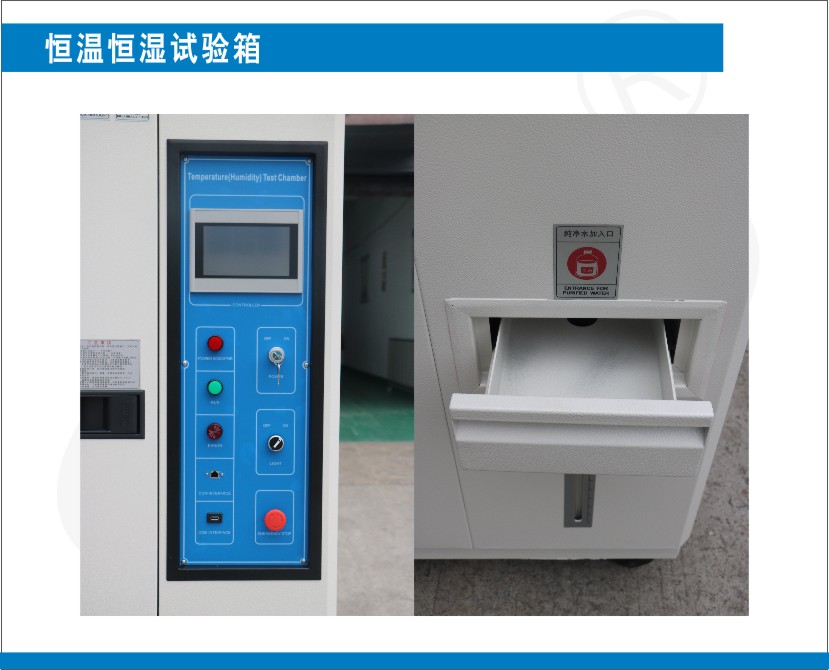

    3.加湿系统管路与控制电路分离：加湿系统管路与电源、控制器、电路板分离，可避免因管路漏水而影响电路，

提高安全性。

    4.先进可靠的冷冻及控制系统：原装进口欧美全封闭压缩机，进口环保冷媒，世界ASLI知名品牌的冷冻器件，原

装进口LCD触摸屏控制器，界面友好，操作简单易学。

五、温湿度箱容积的选择：

      将被试产品（元器件、组件、部件或整机）置入气候环境箱进行试验时，为了保证被试产品周围气氛能满足试验

规范所规定的环境条件，气候箱工作空间尺寸与被试产品外廓尺寸之六、间应遵循以下几点规定：

     被试产品的体积（W×D×H）不得超过试验箱有效工作空间的（20-35）（推荐选用20）。对于在试验中发热的

产品推荐选用不大于30。

     被试产品的迎风断面积与该断面上试验箱工作腔总面积之比不大于（35-50）（推荐选用35）。

     被试产品外廓表面距试验箱壁的距离至少应保持100-150mm，（推荐选用150mm）。

七、注意：

    1.为避免发生机器故障，请提供额定电压范围内的电源。

    2.为了防止触电或产生误动作和故障，在安装和接线结束之前，请不要接通电源。

    3.本产品为非防爆产品，请不要在有可燃或爆炸性气体的坏境中使用恒温恒湿机。

    4.仪器工作中请尽量不要打开试验箱门，高温时打开可能会对操作人员造成烫伤，低温时打开可能会对工作人员早

场冻伤，并且可能造成蒸发器结冰，影响制冷效果。若一定要打开，请做好一定的防护工作，

    5.禁止擅自拆卸、加工、改造或修理恒温恒湿机，否则会有产生异常动作、触电或火灾的危险。

    6.机体的通风孔需保持通畅，以免发生故障、动作异常、寿命降低和火灾。

    7.开箱时若发现机器损坏或变形，请不要使用。

    8.机器安装设置时注意不要让灰尘、线头、铁屑或其他东西进入，否则会发生错误动作或故障。

    9.接线必须正确，一定要进行接地。不接地可能造成触电、错误动作事故、显示不正常或测量有较大误差。

    10.定期检查端子螺丝和固定架，请不要在松动的情况下使用。

    11.仪表运转期间，电源入力端子盖必须安装在端子板上以防触电。

   12.仪表在运转中，进行修改设定、信号输出、启动、停止等操作之前，应充分地考虑安全性，错误的操作会使工作

设备损坏或发生故障。

    13.请使用干布擦拭仪表，不要使用酒精、汽油或其他有机溶剂，不要把水溅到仪表上，如果仪表浸入水中，请立即

停止使用，否则有漏电、触电或火灾的危险。

    14.仪表内部零件有一定的寿命期限，为持续安全地使用本仪表，请定期进行保养和维护。报废本产品时，请依工业

垃圾处理。

八、运作：

     通过三个相互联系的系统：制冷剂循环系统、空气循环系统、电器自控系统。

     1.制冷剂循环系统：蒸发器中的液态制冷剂吸收空气的热量(空气被降温及除湿)并开始蒸发，最终制冷剂与空之间形

成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩(压力和温度增加),气态制冷剂通过冷凝器(风

冷/水冷)吸收热量，凝结成液体。通过膨胀阀(或毛细管)节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

     2.空气环系统：风机负责将空气从回风口吸入，空气经过蒸发器(降温、除湿)，加湿器，电加热器(升温)后经送风口送

到用户需的空间内，送出的空气与空间内的空气混合后回到回风口。
